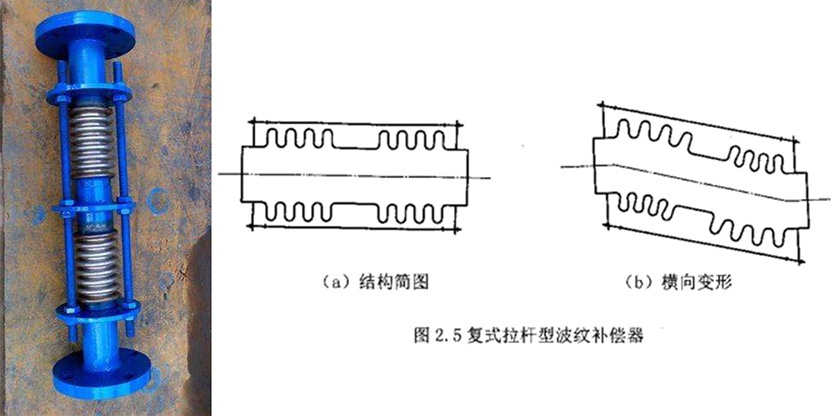

該波紋補償器由接管與兩個波紋管以及大拉桿等零件構成。它能管系任意平面內的橫向位移。位移時拉桿上球面螺母繞球面墊圈轉動同時拉桿還具有承受內壓推力能力。

    大拉桿波紋補償器的組成及工作原理:由中間接管連接的兩個波紋管及拉桿、端板等組成的的撓性裝置,以橫向位移方式補償平面或立體彎曲管段的熱位移,拉桿裝置應能承受壓力推力及其附加外力的作用。 復式拉桿型波紋補償器特別適合吸收橫向位移,此外,這種設計形式也可用于吸收軸向位移,角位移以及任意由這三種形式合成的位移,一般用法是將這種帶連桿的波紋補償器設置在呈90°的“Z”形管系的中間管臂內,調整連桿以阻止外部的軸向位移。
